| 引 言
隨著電子技術的飛速發展，在實際應用中數據高速傳輸有著越來越高的要求，鏈路口為數據傳送提供了高速、獨立的通信機制，得到廣泛應用。AD公司生產的TS201 DSP就具備這種端口。為了使不具備此接口的器件同樣也能通過鏈路口與TS201進行高速通信，引入FPGA進行設計。
FPGA器件因其集成度高、功能強大、現場可編程等優點被廣泛應用于各種場合。通過在FPGA上參照鏈路口通信協議編寫VHDL程序，完成數據傳送方式的轉換，實現此接口與其他設備通信，以滿足系統的高速通信要求。
本文設計了一種基于Xilinx公司Virtex4系列的FPGA的128位并行數據與ADSP TS201的鏈路口通信方式。
1. ADSP TS20l鏈路口協議
ADSP TS201有4個鏈路口均采用LVDS（Low Voltage Differential Signaling）電路，每個鏈路口都是由4位雙向差分?jǐn)?shù)據線和另外3個控制信號構成。接收控制信號包括：Lxclkinp／n，Lxacko，Lxbcmpi；發送控制信號包括：Lxclkoutp／n，Lxacki和Lxbcmpo.其中，Lxclkoutp／n和Lxclkinp／n用于描述輸出或輸入信號的時鐘，Lxacko和Lxacki則表示接收端發出的信號和發送端接收的信號表明是否可以繼續發送，Lxbcmpi和Lxbcmpo說明塊傳輸已經完成。鏈路口每個方向（Rx或Tx）均可通過1位或4位數據總線通信，發送端發送數據到外部設備，接收通端從外部設備獲取數據。這里主要討論4位數據總線通信模式的具體實現。
在鏈路口通訊協議的時序上采用一些通用規則，具體規則如下：
①第一個數據（1位或4位）必須在鏈路口時鐘（Lxclkoutp）的第一個上升沿發送。
�、诤笠粋�(gè)數據（1位或4位）必須在鏈路口時鐘（Lxclkoutp）最后一個下降沿發送。
�、郛�(dāng)鏈路口停止收發后Lxclkoutp被置為低。

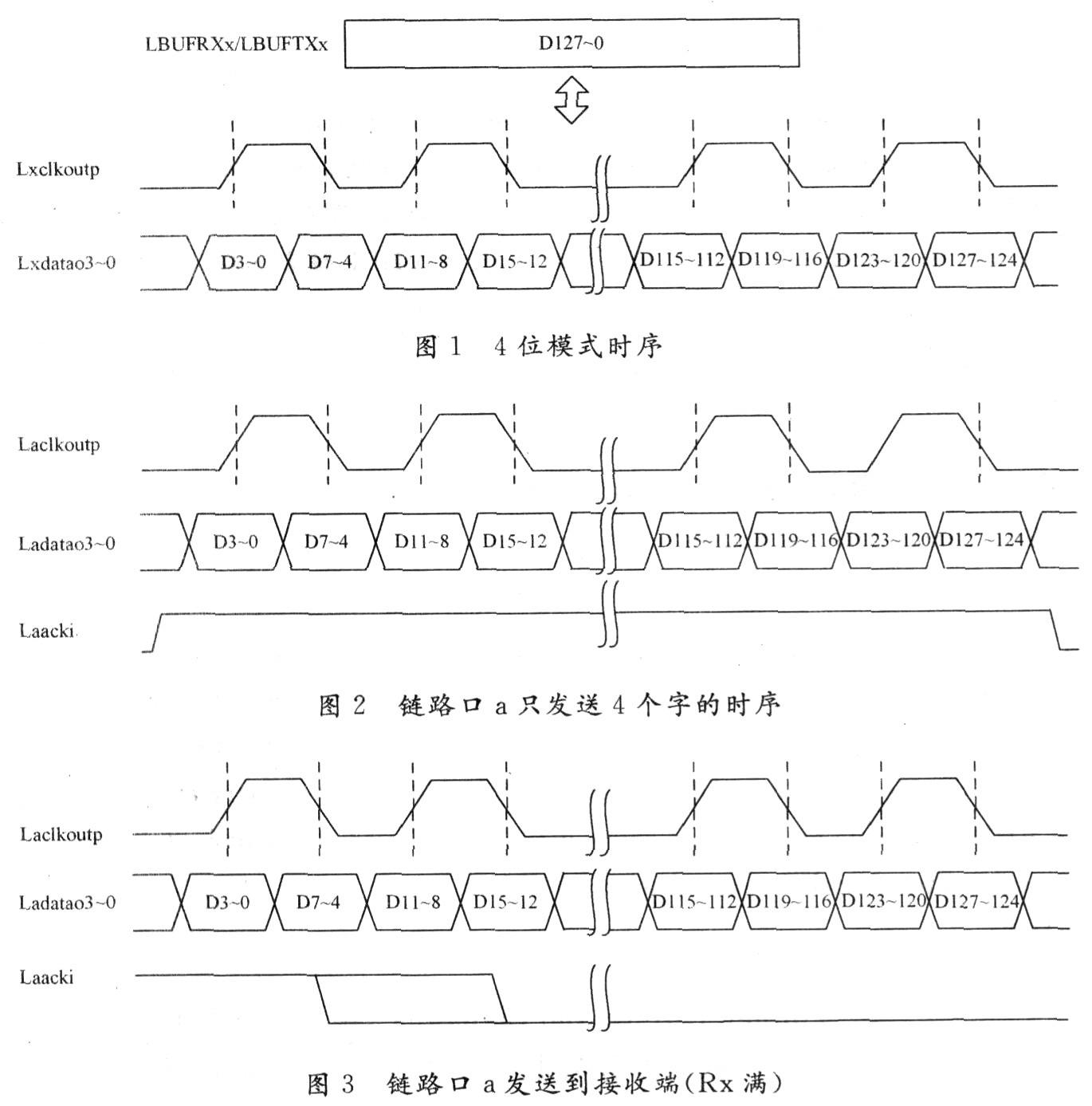

�、苊看沃辽賯魉�4個字（128位）。傳送需要用16個名車略口周期，如圖1所示。
當Lxacki被置為高，即接收緩沖是空的，發送通道被初始化，發送端可以繼續發送數據。如圖2所示，第一個數據在第一個Lxclkoutp上升沿有效，最后一個數據在最后一個鏈路口時鐘下降沿之前發送。當鏈路口停止時Lxclkoutp被置為低。
圖3表示當Lxacki被置為低時，說明接收端沒有準備好接收更多數據的情況。此時若仍有數據傳送，則會造成數據的丟失。
當發送數據長度可變時發送方用Lxbcmpo信號通告接收數據塊傳輸已完成。Lxbcmpo與接收端的Lxbcmpi輸入信號連接，當接收端識別該信息，就通知DMA通道數據塊傳送完畢。
Lxbcmpo信號通過在塊的最后4個字傳輸?shù)牡谝粋�(gè)Lxclkout上升沿變低，指示塊傳輸完成。而在同一4個字的最后一個Lxclkout下降沿置位。若LTCTLx寄存器中的TBCMPE位被清除或當鏈路口傳輸由處理器核執行，Lxbcmpo無效。
2. 模塊建立與優化
ADSP TS201的鏈路口采用的是獨立的發送和接收通道，因此對應的FPGA也需要采用不同的接收電路和發送電路。
無論是接收還是發送均由兩部分組成：接收／發送緩沖和接收／發送模塊。接收模塊主要是用于接口和數據的拆包處理，發送模塊是用于數據接收和打包處理。接收／發送緩沖則是用來分別配合接收／發送模塊進行數據緩沖，并實現數據傳輸功能。
2.1 接收電路

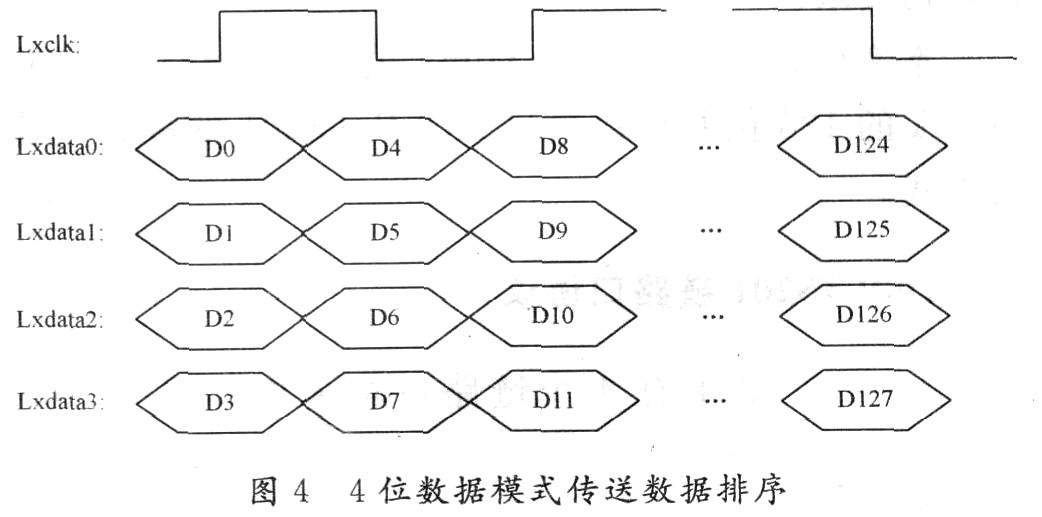

接收模塊：接收到由鏈路口4位數據總線送出的數據差分信號Lxdatap／n和控制差分信號Lxclk p／n以后不能直接拆包處理，需要將原來的差分信號轉換成完整信號、Lxdata和Lxclk，才可進入雙倍數據速率器（DDR）寄存，此寄存器由時鐘信號clkin（與Lxclk同頻率）控制。由于是4位數據總線同時串行傳送數據，其具體的數據排序如圖4所示。
可見，每一路傳送的數據均不是連續的，且都按模4余數分配。為了方便數據并行送出，需要將數據進行拆包整理。每個clkin周期收到8位數據，將此按位號由大到小的順序整理，并放入mid（7：O）中。其間增加一級觸發器作為緩沖。
接收緩沖：此部分主要由狀態機和FIFO構成，其中狀態機主要控制FIFO寫命令的產生，由鏈路口時鐘Lxclk和時鐘信號clkin共同產生，即當Lxclk產生第一個上升沿時計數器開始計數從O～15，每次計數就會將相應的FIFO寫許可we d置為有效。將128位數據每8位為一組，分別送入16個8位F1FO中，由外部的FIFO_oe讀信號和sysclk時鐘信號控制128位數據并行讀出。即將FIFO_oe信號同時接到16個FIFO上，當FIFO_oe有效時，從16個FIFO中同時讀出數據。并根據FIFO存儲狀態發送Lxacko信號和fuiIflag信號，若FIF0不滿則將Lxacko信號置為1（高有效）允許發送端繼續通過鏈路口發送數據；否則Lxacko置為O.

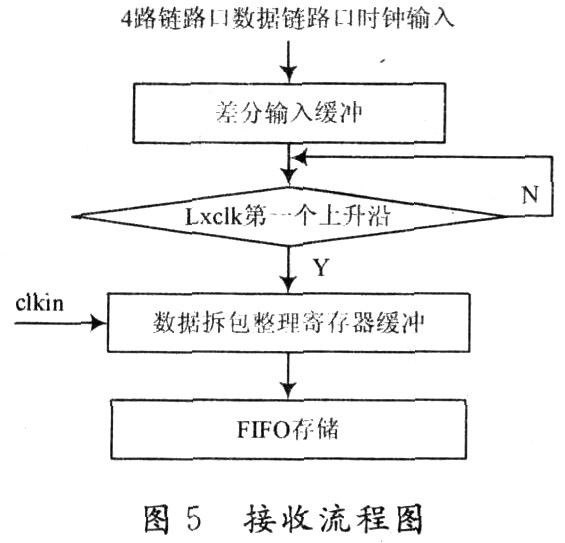

其中，F(xiàn)IFO 8由Core generator直接生成，是異步8位先進先出存儲器。下面涉及的FIFO 16，F(xiàn)IFO 32均這樣生成。接收（Rx）流程圖如圖5所示。

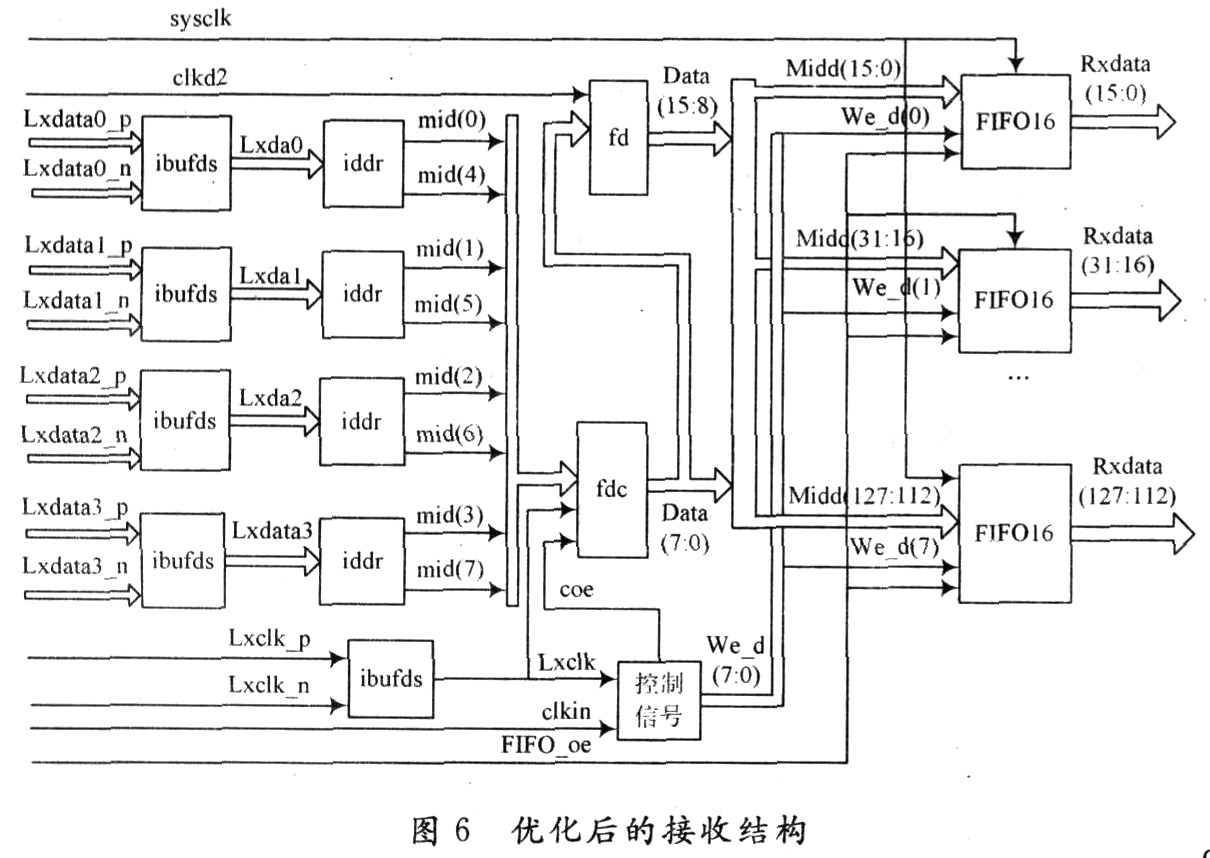

綜合后此電路的主時鐘Clkin頻率最快可達到368 MHz.由于一個FIFO 8就占用了一個18 Kb的嵌入式FIFO資源，而16個FIFO就占據了16個塊的資源，這不僅造成了資源的浪費，還增加了布局布線所需要的時間。因此，為了優化結構，增加一級寄存器，擴展數據的位數，使得數據在未進入FIFO前就已得到處理，由原來的8位數據mid連成16位數據Data，再送入16位的FIFO 16中。優化后，F(xiàn)IFO 16的使用率由原來的22％減少到11%，大大減少了線上延遲。綜合此電路的主時鐘clkin頻率最高可實現500 MHz.具體結構如圖6所示。
2.2 發送電路

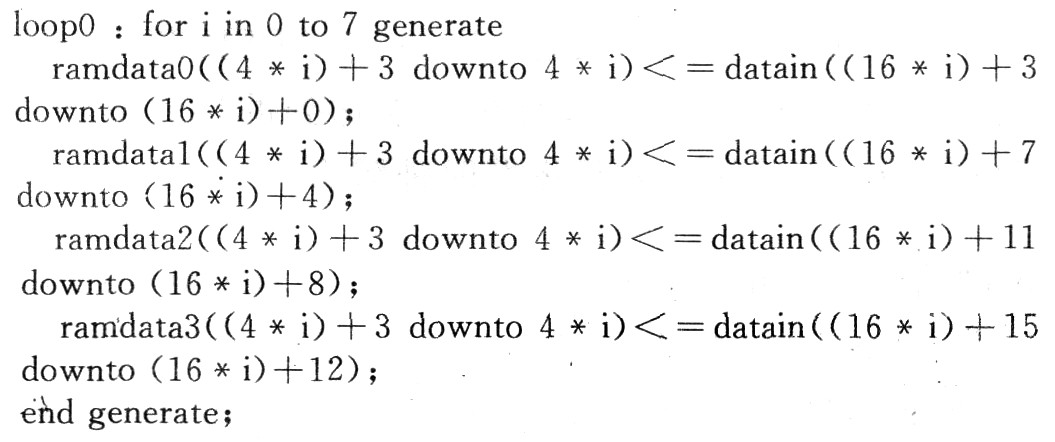

發送模塊：當外部接收到128位并行數據Datain（127：0）及FIFO寫控制信號Datan_we后，將數據按以下規則重新組合排序：
數據整理后，同時送入4個32位FIFO 32中，寫時鐘為sysclk.當FIFO 32不為空且Lxacki信號為高電平時，接收端允許傳送數據。數據由FIFO 32中讀出，分別放入4個32位寄存器中，準備發送。

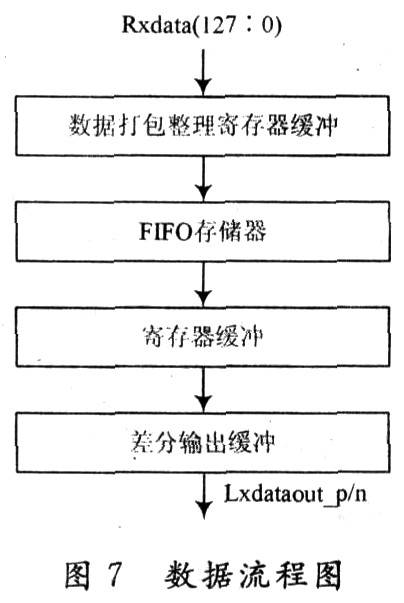

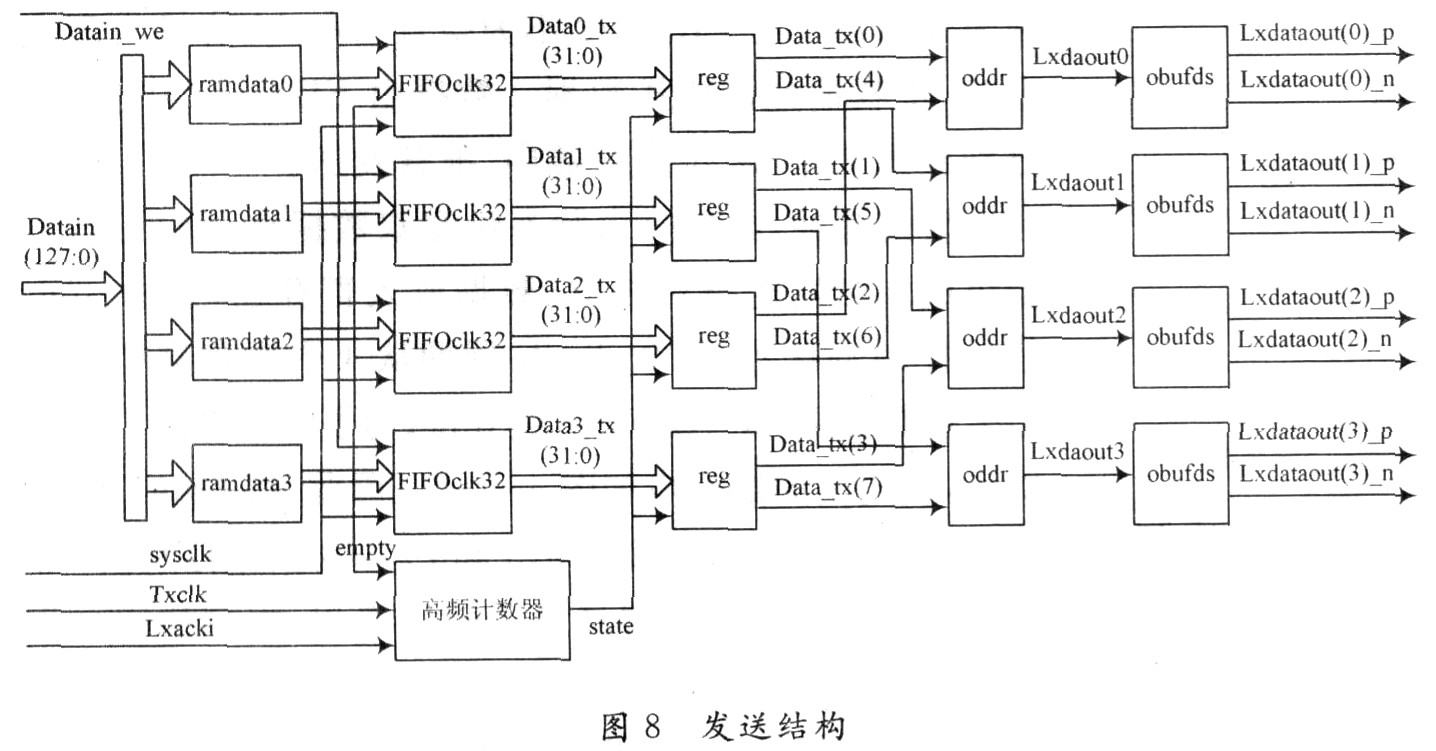

發送緩沖：此部分由狀態機和雙數據率（DDR）寄存器組成。當發送條件成立，數據放入寄存器后，由state信號控制寄存器，每個Txclk周期從4個寄存器中各讀出2位數據Data_tx（7：O）共8位，為了滿足鏈路口通信協議，發送出的數據應如圖4所示。因此，將Data_tx兩兩分組（0和4，1和5，2和6，3和7），4對數據分別由4個雙數據率（DDR）寄存器經差分轉換送出，根據協議同時送出相應的時鐘控制信號Lxclk p／n（與Tkclk相同頻率）。按照協議，Lxclk的第一個上升沿必須在第一位數據傳送中建立，因此，這里引入時鐘信號Txclk90（Txclk相移90°），用來控制Lxelk p／n信號。數據傳送結束前的最后一個時鐘周期內將Lxbcompo信號置低（低有效）。發送（Tx）流程如圖7所示。結構如圖8所示。
綜合后此電路的主時鐘Txclk頻率最快可達到280 MHz.分析后發現此結構制約速度的瓶頸為高頻計數器，此計數器產生控制信號。因此，為了提高速度優化結構。將此計數器改為原時鐘的二分頻信號clkd2控制計數。此時每當clkd2上升沿從FIFO 32讀出32位數據放入寄存器，該寄存器同樣由clkd2控制，時鐘的上升沿來到時讀出4位數據，組成連續的16位數據，這些數據經過子模塊fast的處理，按照鏈路口協議要求輸出數據dataout.綜合后此電路的主時鐘Txclk頻率最快可達到400 MHz.
子模塊fast的結構如圖9所示。
子模塊fast控制模塊是由clk，clknot，clkd2和clkd2not四個時鐘組合生成，產生muxO和muxl兩個控制信號。當mux0=0時Datainn（3：O）輸出到DataO，反之，當muxO=1時Datainn（11：8）輸出到Data0；同樣，當muxl=0時Datainn（7：4）輸出到Datal，反之，當muxl=0時，Datainn（15：12）輸出到Datal.
為了提高速度，保證高頻率下程序的穩定性，使用rloc命令，通過對。fast模塊各個觸發器屬性描述及對底層基本邏輯單元的相對位置進行約束，使得同一組數據的觸發器放置相對集中，從而減少了由于時鐘信號在布局布線中產生延遲使得數據建立時間不足而引起的不定態。
3. 實現與仿真
ModelSim是一個獨立的仿真工具，在Xilinx公司的ISE集成開發環境中給ModelSim仿真軟件預留了接口，通過這個接口可以從ISE集成工具中直接啟動ModelSim工具進行仿真。由于廠家的推廣，ModelSim得到了廣泛的應用。
仿真也可分為功能仿真和時序仿真等3大類型。由于特殊底層元件的使用，需要一些器件庫模型的支持。而綜合后門級功能仿真以及實現后時序仿真都需要廠家器件庫的支持。
因此，在使用ModelSim 6.2進行功能級仿真和布局布線后仿真時，應根據需要提前對Xilinx的UN ISIM，XmnxCoreLib，SIMPRIM，SmartModel庫進行編譯。其中，UNISIM庫包含了Xilinx公司全部的標準元件；XilinxCoreLib則包含了使用Xilinx CoreGenerator工具生成的IP的仿真模型；SIMPRIM庫用來做時序仿真或者門及功能仿真；SmartModel庫用來模擬復雜的FPGA設計。
首先按如下步驟完成對XX的編譯：
（1）將ModelSim根目錄下的modelsim.ini文件的屬性設置為存檔；
�。�2）在ModelSim的命令窗口中輸入命令：“compxlib—s mti_se-arch all—l vhdl—w—lib all”；
（3）將ModelSim.ini文件的屬性重新設置為只讀。
環境建立好以后，首先對程序進行功能級仿真，驗證功能是否達到要求；功能仿真正確后再進行布局布線后仿真，根據布局布線仿真的情況再對程序進行分析，調整或者修改原先的設計，以滿足設計要求。

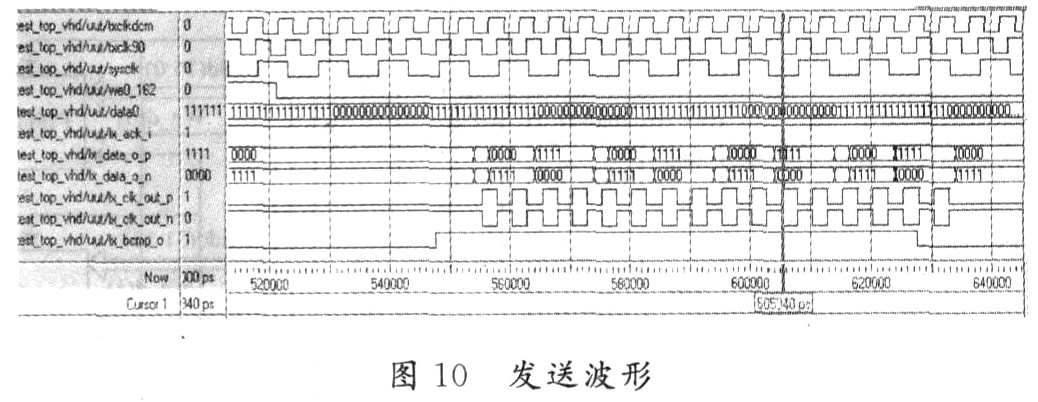

發送：此波形顯示將128位數據Data0轉換成鏈路口的傳送協議送出，如圖10所示。

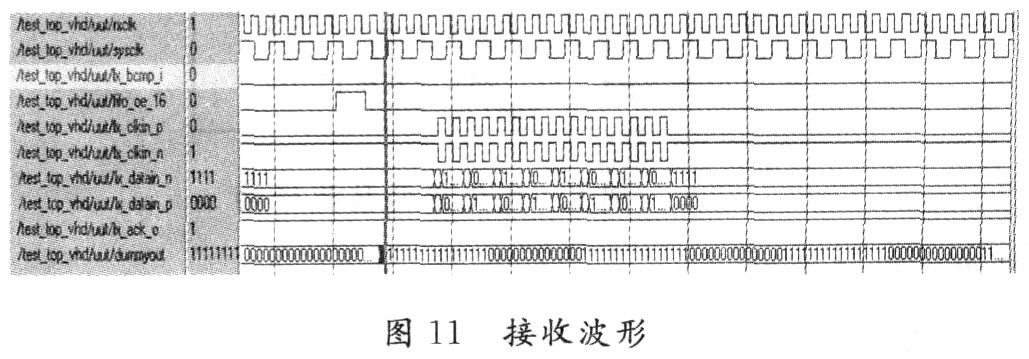

接收：此波形表示有TS201鏈路口接收到一組數據，當FIFO_oe（即FIFO讀信號）為高時將數據并行送出，如圖11所示。
結 語
本文介紹了一種利用VHDL語言在FPGA上實現鏈路口通信的方法，實現FPGA與ADSP TS201之間的高速鏈路口通信。設計最終能達到的接收鏈路時鐘頻率為500 MHz，發送鏈路時鐘頻率為400 MHz，充分發揮了鏈路口通信的速度優勢。也使得ADSPTS201通過具有此功能的FPGA與其他并行接口器件或設備進行高速通信成為可能。 |
